SMT貼片機生產中會造成哪些不良
SMT貼片機生產中會造成哪些不良

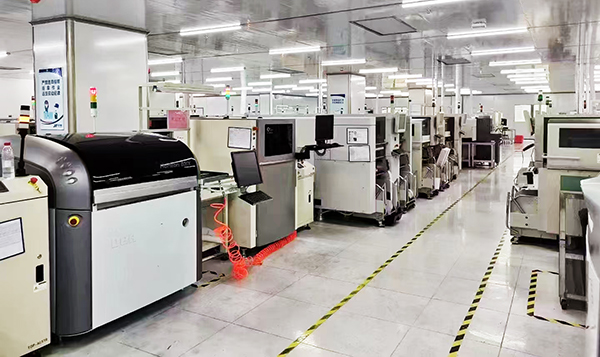

SMT貼片機作為電子制造行業的核心自動化設備，承擔著將微小電子元件精準貼裝到印刷電路板的關鍵工序，憑借高效、高精度的優勢成為批量生產的核心支撐。但在實際生產場景中，受設備狀態、物料質量、工藝參數等多重因素影響，仍可能出現各類貼裝不良，直接影響產品合格率與生產效率。以下是SMT貼片機最常見的主要不良類型及成因分析：
元件貼裝錯誤：這是貼片機最典型的不良類型之一，表現為元件貼裝到錯誤的焊盤位置、極性反向或錯貼至非目標PCB板。核心成因包括：元件數據庫參數錄入錯誤、機器視覺系統故障、設備長期運行后的機械校準偏差，以及PCB板定位基準孔磨損或MARK點識別失敗。
元件損壞：貼裝過程中元件出現物理損傷或功能失效，常見形式有：芯片引腳變形、電容電阻本體破裂、LED芯片金線脫落。主要誘因包括：貼裝頭吸嘴磨損/堵塞、機器運動參數設置不當、元件本身質量缺陷，以及送料器故障。
焊錫不足：貼裝后焊盤上焊錫量未達到工藝要求，表現為焊點虛焊、焊錫覆蓋率低于80%或引腳部分露銅。成因主要涉及：焊接工藝參數異常、焊膏使用不當、印刷工藝缺陷，以及PCB焊盤氧化。
焊錫過量：焊錫量超出標準范圍，出現焊點橋連、焊錫溢出焊盤邊緣或形成“包焊”現象。主要原因包括：回流焊溫度過高或保溫時間過長、焊膏印刷過量、貼裝元件偏移，以及焊膏成分比例不當。
焊盤脫落：PCB板上的焊盤從基材表面剝離，伴隨銅箔斷裂，屬于嚴重影響產品可靠性的不良。核心成因包括：印刷工藝不當、元件選型與PCB匹配性問題、貼裝壓力過大，以及PCB板本身質量缺陷。
要有效規避上述不良情況，需建立全流程質量管控體系：定期對貼片機進行機械校準和視覺系統維護；嚴格把控物料質量；優化工藝參數；實施實時質量監控，同時建立設備維護臺賬，及時處理送料器、吸嘴等易損部件的損耗問題，從設備、物料、工藝、檢測多維度降低不良率。
